Die Technik elektrischer Armbanduhren
Konstruktionsprinzipien
Gemeinsam ist diesen Uhren das Grundprinzip des direkt angetriebenen Gangreglers.
Gangregler
Unruh | Stimmgabel |
---|---|
![]() |
![]() |
![]() ![]() ![]() ![]() ![]() |
![]() |
Antrieb
Elektromagnetisch | Permanentmagnetisch (fester Magnet, Spule auf Gangregler) |
Permanentmagnetisch (feste Spule, Magnet auf Gangregler) |
---|---|---|
![]() |
![]() |
![]() |
![]() ![]() ![]() |
![]() ![]() |
![]() |
Magnetsystem
1-polig | 2-polig | 3-polig |
---|---|---|
![]() |
![]() |
![]() |
![]() ![]() |
![]() |
Impulssystem
Kontakt | Elektronisch |
---|---|
![]() |
![]() |
![]() ![]() ![]() ![]() ![]() |
![]() |
Antriebsimpuls
1-mal pro Vollschwingung | 1-mal pro Halbschwingung |
---|---|
![]() |
![]() |
![]() ![]() ![]() ![]() |
![]() ![]() |
Fortschaltung
Schaltklinke | Schaltrad | Schaltanker |
---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() ![]() ![]() ![]() |
![]() |
Frühe elektromechanische Werke
Die frühen elektromechanischen Werke
![]() |
Bulova Accutron 214 |
---|---|
![]() |
Elgin 722, 725 |
![]() |
Hamilton 500 / Epperlein 100 |
![]() |
Laco (Durowe) 860, 861 |
![]() |
Landeron L4750, L4751 |
![]() |
Lip R27, R148 |
Konstruktionen der frühen elektromechanischen Werke
Gangregler | Unruh![]() ![]() ![]() ![]() ![]() |
Stimmgabel![]() |
|
---|---|---|---|
Antrieb | Elektromagnetisch (auch polarisiert) ![]() ![]() ![]() |
Permanentmagnetisch (Magnet fest) ![]() ![]() |
Permanentmagnetisch (Spule fest) ![]() |
Magnetsystem | 1-polig![]() |
2-polig![]() |
3-polig![]() |
Impulssystem | Kontakt![]() ![]() ![]() ![]() ![]() |

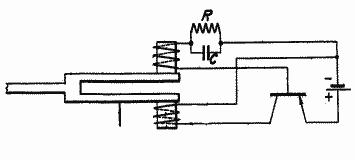

elektronisch![]() |
|

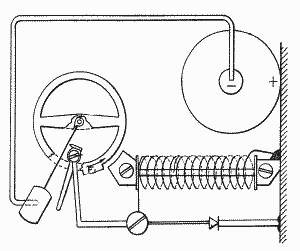

Antriebsimpuls | pro Vollschwingung![]() ![]() ![]() ![]() |

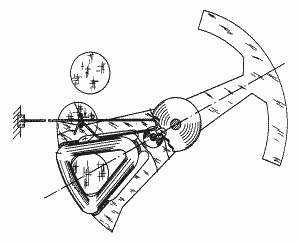

pro Halbschwingung![]() ![]() |
|

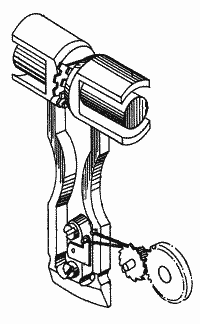

Fortschaltung | Schaltklinke![]() |
Schaltrad![]() ![]() ![]() ![]() |

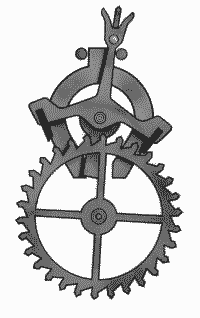

Schaltanker![]() |
Gangregler | Antrieb | Magnetsystem | Impulssystem | Antriebsimpuls | Fortschaltung | |
---|---|---|---|---|---|---|
![]() |
Stimmgabel | Permanentmagnetisch (Spule fest) |
1-polig | elektronisch | pro Vollschwingung | Schaltklinke |
![]() |
Unruh | Elektromagnetisch (auch polarisiert) |
Kontakt | pro Vollschwingung | Schaltrad | |
![]() |
Unruh | Permanentmagnetisch (Magnet fest) |
2-polig | Kontakt | pro Vollschwingung | Schaltrad |
![]() |
Unruh | Permanentmagnetisch (Magnet fest) |
3-polig | Kontakt | pro Halbschwingung | Schaltrad |
![]() |
Unruh | Elektromagnetisch (auch polarisiert) |
Kontakt | pro Halbschwingung | Schaltanker | |
![]() |
Unruh | Elektromagnetisch (auch polarisiert) |
Kontakt | pro Vollschwingung | Schaltrad |
