Junghans Elektronom

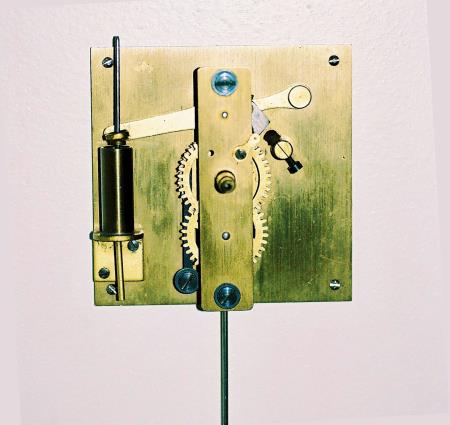

Elektronom: Antriebskolben
Detailansicht des Antriebskolbens mit den elektrischen Kontakten dahinter.

Beschreibung

Junghans Elektronom In den 30er Jahren baute die Firma Junghans eine Uhr mit elektro-pneumatischem Aufzug (Patent 1926 von Max Fischer, s.u.). Diese sollte wohl für Uhrmacher eine genau gehende Werkstattuhr sein, die ohne magnetische Bauteile auskam [Thiesen1950]. Außerdem konnte sie mehrere Nebenuhren steuern.

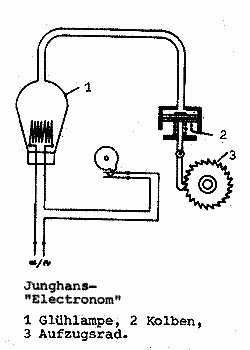

Das Antriebsprinzip ist recht einfach. Eine Glühlampe wird durch einen von der Uhr im Minutenabstand betätigten Kontakt mit Strom versorgt. Dadurch wird die Luft im Glaskolben der Glühlampe erwärmt. Der dadurch entstandene Druck wird durch einen Gummischlauch an einen kleinen Kolben an der Uhr weitergeleitet. Der Kolben dehnt sich aus und spannt dadurch die Zugfeder des Uhrwerks. Nach Abkühlung der Glühlampe kann sich der Vorgang wiederholen. Durch die Spannung der Zugfeder (Schleppfeder) hat die Uhr eine Gangreserve bei Stromausfall von mehr als 12 Stunden.

Der erzeugte Überdruck war so groß, dass man damit bis zu sechs Nebenuhren mit eigenem Antriebskolben betreiben konnte. Außerdem wurde der Minutenimpuls dazu benutzt, um weitere sechs elektrische Nebenuhren zu schalten.

Fischers Konstruktion beruhte auf den gleichen Paradigmen, wie bei seiner ersten elektrischen Uhr, der Magneta (Schweizer Patent 19.701: "Elektrische Uhrenanlage ohne Batterie"):

  1. Die Stromversorgung ist unzuverlässig.
    Zu seiner Zeit (1899 = Magneta, 1926 = Elektronom) gab es noch keine zuverlässigen Batterien und kein flächendeckendes, ausfallsicheres Stromnetz. Es gab auch 1926 noch Gleich- und Wechselstromnetze mit unterschiedlichen Spannungen, die aus diesem Grund unverbunden und störanfällig waren. Die Lösung war in dem einem Fall (Magneta), den Strom zur Fortschaltung der Nebenuhren über einen Induktor aus einem Gewicht selbst zu erzeugen. Im anderen Fall (Elektronom) wird der Gleich- oder Wechselstrom durch die Glühlampe in mechanische Energie (Druck) umgewandelt. Unterschiedliche Spannungen können durch Austausch der Glühlampe bewältigt werden. Diese mechanische Energie wird dann in einer Zugfeder zwischengespeichert.
  2. Elektrische Kontakte sind unzuverlässig.
    Die Lösung bei der Magneta besteht darin, den elektrischen Kontakt durch eine mechanische Auslösung zu ersetzen. Bei der Elektronom wird der Kontakt nur einmal pro Minute ausgelöst. Außerdem sind keine induktiven Lasten und keine hohen Ströme zu schalten, was die Funkenbildung verhindert bzw. den nötigen Kontaktdruck verringert.

Für Junghans war es aus diesem Grund wahrscheinlich auch die erste Uhr für den "Consumer"-Markt (siehe Geleitwort zum Katalog von 1928). Preislich rangierte eine Einzeluhr mit 80,- Reichsmark in ähnlichen Regionen, wie es heute technische Innovationen tun (umgerechnet ca. 250,- EUR, siehe Wikipedia, Stichwort: Reichsmark). Der Preis ist vergleichbar mit den ersten Funkuhren oder der ersten Quarzgebrauchsuhr. Interessant ist, dass diese beiden Innovationen auch von Junghans für den Consumerbereich zugänglich gemacht wurden. Erst bei den Quarzarmbanduhren hatte man diese Innovationsführerschaft verloren, sie aber mit den Funkarmbanduhren wiedergewonnen.

Nach der Fusion mit der H.A.U. (Hamburg-Amerikanische Uhrenfabrik in Schramberg) 1928/1929 wurde die Entwicklung der elektro-pneumatischen Uhr nicht mehr weiterverfolgt. [Lixfeld2007] Dort besaß man nämlich die Lizenzrechte an der ATO-Uhr, die von Marius Lavet für Leon Hatot (Paris) entwickelt wurde. Die H.A.U. erwarb die Rechte aus dem Konkurs von Haller & Benzing in Schwenningen (1929), welche ihrerseits die Rechte 1924 von Hatot erworben hatte. ATO-Uhren wurden von Junghans dann bis lange nach dem Zweiten Weltkrieg als Uhrenanlagen und für den Heimgebrauch gefertigt.

Dieses war nicht die einzige elektro-pneumatische Uhr aus dem Schwarzwald. Die Hamburg-Amerikanische Uhrenfabrik (H.A.U.) ebenfalls aus Schramberg, stellte um 1928 Versuche mit diesem Uhrentyp an, aber nach dem Patent von August Nicol (DE 496.369 vom 4.12.1926). Einige dieser Uhren waren auf der Elektrouhren-Ausstellung in Schramberg 2007 zu sehen [Lixfeld2007]. Das System verruhte aber auf Expansionsdosen, die unter Unterdruck standen, im Gegensatz zu dem offenen System von Martin Fischer. Diese Dosen waren nicht zuverlässig dicht zu bekommen, so dass die Versuche eingestellt wurden.

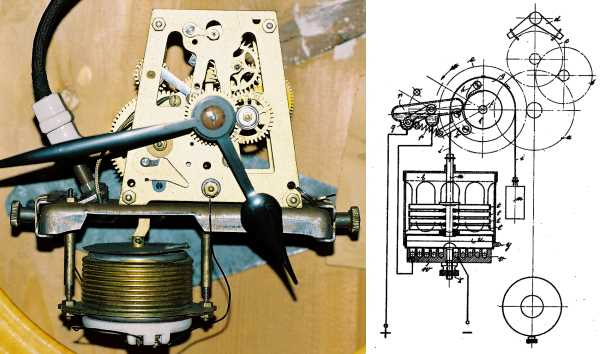

HAU Versuchsuhr nach Patent Nicol

Junghans ließ sich übrigens 1928 eine ganze Reihe von Markennamen für Uhrenanlagen u.a. auch mit pneumatischem System eintragen:

Der Name "Elektronom" kommt in dieser Aufstellung nicht vor und bei "Electronom" steht nichts von pneumatischem System.

Quelle:
Karl Kochmann: Clock and Watch Trademark Index, European Origin (Ausgabe 2000)
Concord, CA, USA 1988

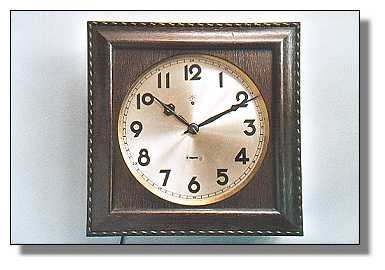

Bilder der Uhr aus meiner Sammlung

Junghans Elektronom
Modell: 30/2
Gehäuse: Eiche, 33 cm x 33 cm
Zifferblatt: silberfarbig, 29 cm
Werk: W197, Ankergehwerk mit Tascheuhrechappement, 3 Steine

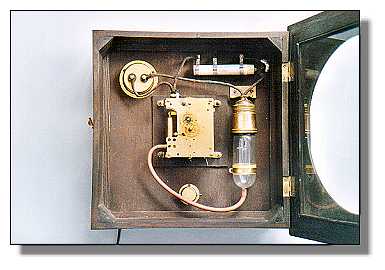

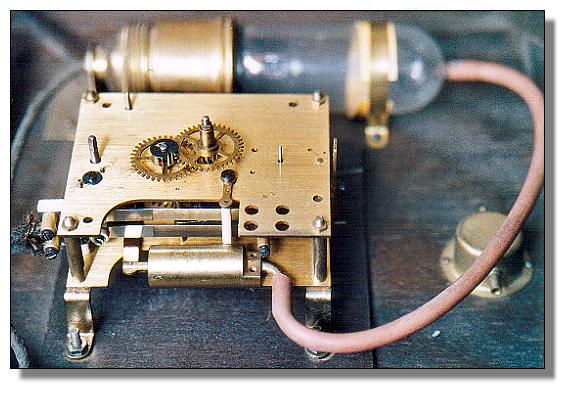

Elektronom: Werkansicht
Gesamtansicht des Uhrwerks: Oben link die Stromzuführung,
rechts der Vorschaltwiderstand für den Betrieb am 220V Netz.
Auf der rechten Seite die Kompressorlampe. Der Schlauch geht
direkt zum Kolben auf der linken Seite des Uhrwerks.
Die Kondensordose unten in der Mitte bleibt unbenutzt.

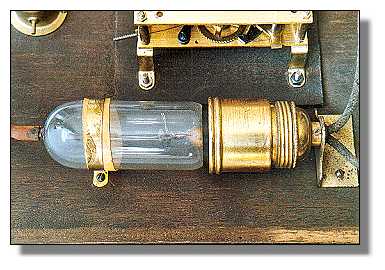

Elektronom: Kompressorlampe
Kompressorlampe mit Stromzuführung (rechts) und Druckschlauch links.

(TOP)

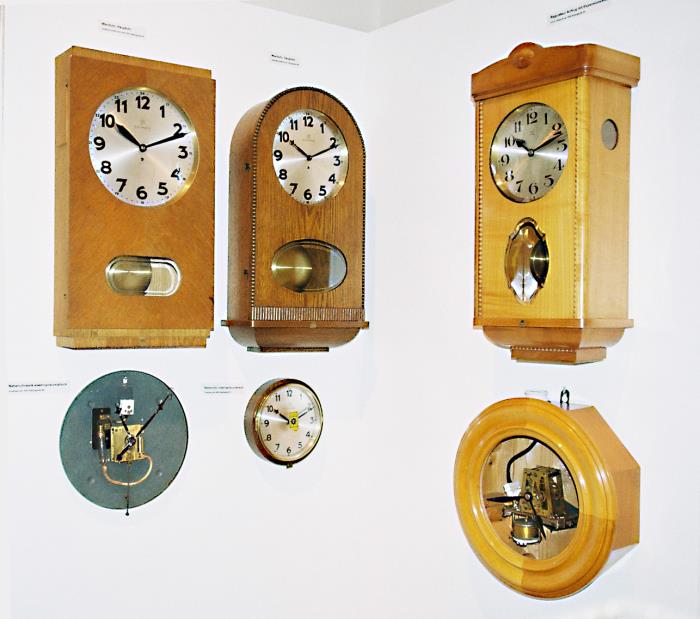

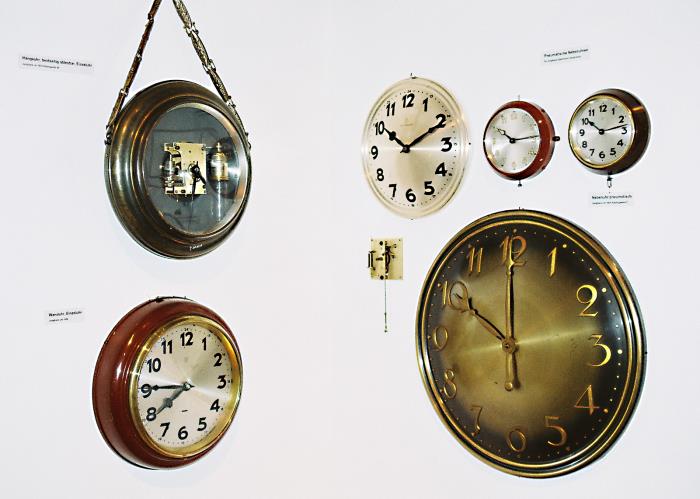

Elektronom Uhrenanlagen

Pneumatische Anlagen zur Zeitverteilung gibt es schon sehr lange. Eine bekannte, große und oft zitierte Anlage wurde bereits ab 1879 in Paris eingerichtet. Diese arbeitete nach dem "System Popp". (Johann Wenzel: Anlagen für einheitliche Zeitanzeige in: Alte Uhren und moderne Zeitmessung 4/88) Laut Meyers Konversationslexikon, vierte Auflage 1885-1892 (Seite 978) wurden die pneumatischen Uhren "von Mayrhofer erfunden".

1877 erhielten Viktor Popp, Ernst Resch und Albert Mayrhofer, alle aus Wien, ein Patent "auf pneumatische Uhren" (Findbuch des Landesarchivs Baden-Württemberg, Signatur: E170 a Bü 2320). Viktor Popp errichtete eine kleine Demonstrationsanlage zur Weltausstellung 1878 in Paris. 1879 übersiedelte er nach Frankreich und wurde dort 5 Jahre später (als Victor(!) Popp) naturalisiert. Die "Companie Générale des Horloges Pneumatiques Système Popp-Resch", deren Direktor Popp war, errichtete ab 1879 in Paris ein Netz von über 50km Luftdruckleitungen, an das um die 8000 pneumatische Nebenuhren angeschlossen waren. (vgl. Jesûs Sánchez Miñana: La introductiôn a las radiocommunicationes en España, Madrid 2006; DLT Drucklufttechnik Heft 4/2007, Vereinigte Fachverlage GmbH, Mainz) Doch das ist ein anderes interessantes Kapitel der Uhrengeschichte.

Martin Fischers Prinzip der pneumatischen Steuerung von Nebenuhren beruht auf folgenden Prinzipien (vgl. Deutsches Patent Nr. 451.225):

  1. Die Druckluftleitungen haben einen Querschnitt von weniger als 1mm2 pro angeschlossene Nebenuhr
  2. Die Druckzylinder schließen nicht ganz dicht.

Beide Maßnahmen sollen "die schädliche Wirkung von Elastizität und Temperatur auf die Luftsäule" verhindern. Diese sehr einfache pneumatische Steuerung hatte zwei Vorteile:

  1. Sie benötigt wieder keine Stromquelle, z.B. eine schwer erhältliche Batterie.
  2. Sie kann ohne Hilfe eines Elektrikers von jedermann installiert werden.

Bei der Junghans Elektronom wird nun diese Art der Nebenuhrsteuerung kombiniert mit dem Aufzug der Zugfeder der Hauptuhr (vgl. Deutsches Patent Nr. 440.825). Der elektrische Kontakt wird einmal pro Minute geschlossen und erzeugt über die Heizlampe einen Druck, der zum Aufziehen der Zugfeder und zur Weiterschaltung der Nebenuhren genutzt werden kann. Die Nebenuhren besitzen dazu wie die Hauptuhr einen Kolben, der dann einmal pro Minute das Zeigerwerk weiterschaltet. Bis zu 6 pneumatische Nebenuhren und bis zu 60m Druckluftleitung konnten an eine Elektronom Hauptuhr angeschlossen werden.

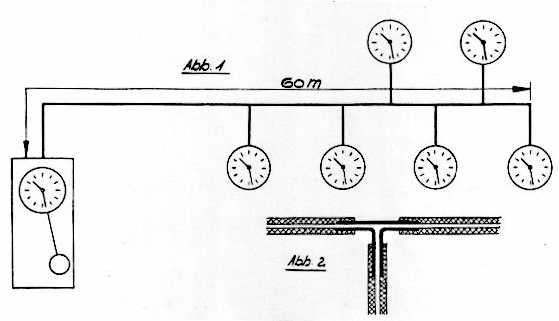

Anschlussschema für pneumatische Nebenuhren
Schema für den Anschluss pneumatischer Nebenuhren (aus: Katalog 1928)

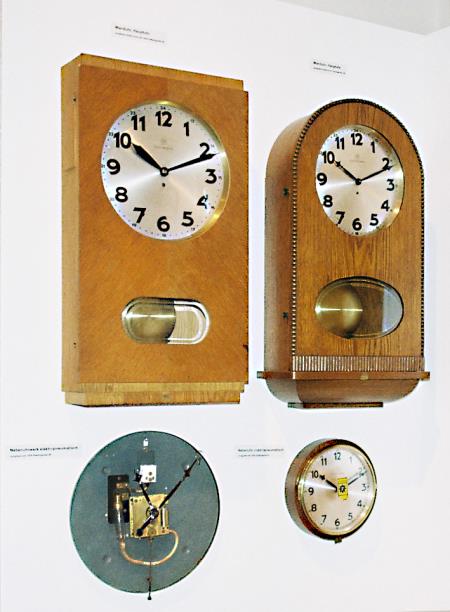

Es gab auch Nebenuhren mit eigener Kompressorlampe, die dann über eine elektrische Leitung an die Hauptuhr angeschlossen wurden. Der Minutenkontakt der Hauptuhr konnte so weitere 6 elektro-pneumatische Nebenuhren bedienen.

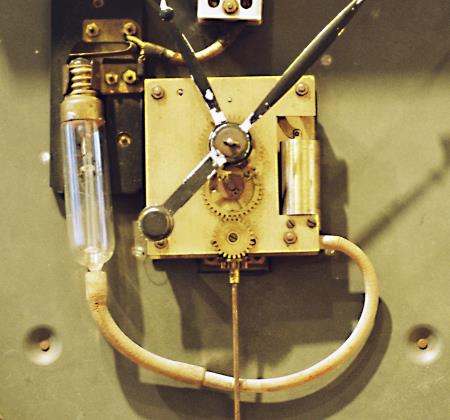

Junghans Elektronom  Junghans Elektronom
W205: pneumatisches (mit Schlauchanschluss) und elektro-pneumatisches Nebenuhrwerk (mit Drahtanschluss und Kompressorlampe)

Werknr. Beschreibung Kompressor-
lampe
W197 Ankergehwerk mit Taschenuhrechappement Nr. 1
W198 Pendelschlagwerk mit Bachgong
zum Anschluss von 1-6 Nebenuhren mit Drahtanschluss
Nr. 2
W204 Pendelgehwerk
zum Anschluss von 1-6 Nebenuhren mit Luft- oder Drahtanschluss
Nr. 2
W205 Nebenuhrwerk für Schlauchanschluss Nr. 5
Nebenuhrwerk für Drahtanschluss -

Nur an die Uhren mit Pendelgehwerk können beide Arten von Nebenuhren angeschlossen werden. Die Uhren mit Schlagwerk können nur die elektro-pneumatischen Nebenuhren bedienen, da wahrscheinlich der gesamte Luftdruck zum Aufzug der stärkeren Zugfeder benötigt wird. Diese muss ja auch das Schlagwerk betreiben können. Bei den Einzeluhren mit Ankergehwerk ist der Anschluss von Nebenuhren nicht vorgesehen.

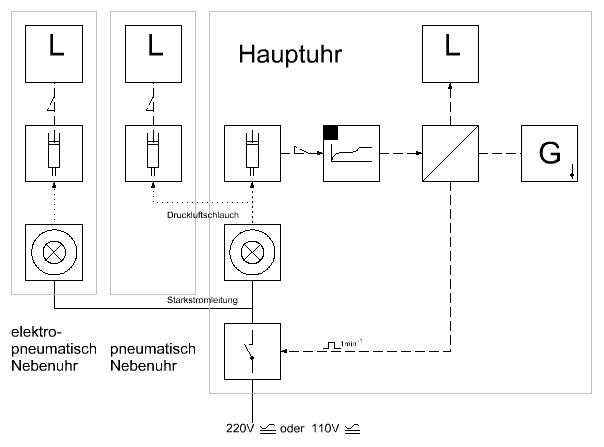

Übersichtsschaltbild nach DIN 40400 Teil 24
Übersichtsschaltbild in Anlehnung an DIN 40700 Teil 24

(TOP)

Übersicht über Patente von Max Fischer zur pneumatischen Uhr

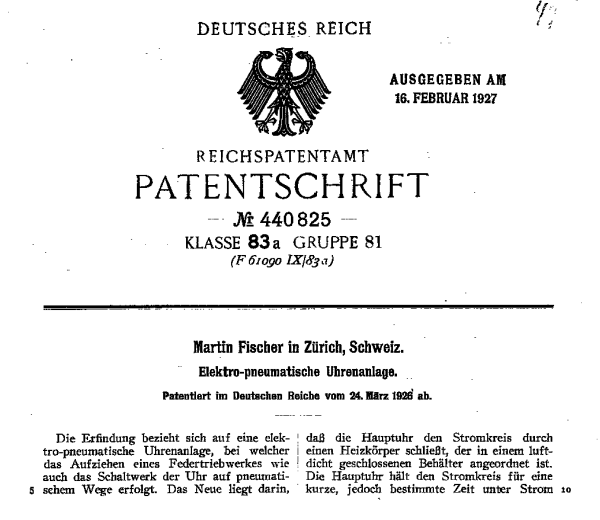

DIN 440.825DIN 440.825

* = Patente mit Priorität

DE CH FR GB US Inhalt / Erfinder
440.825*
1926-03-24
124.792
1926-12-03
631.327
1927-03-23
268.350
1927-03-23
1.728.267
1927-02-26
Wichtigstes Patent zur elektro-pneumatischen Uhrenanlage
451.225
1926-02-28
- - - - Pneumatische Uhrenanlage mit Gewichtsantrieb
(454.746)
1926-11-05
118.763*
1926-03-21
- - 1.858.955
1927-03-19
Pneumatische Uhrenanlage mit Gewichtsantrieb
Das deutsche Patent deckt nur den Unteranspruch 4 (Auslösevorrichtung) des Schweizer Patents ab.
486.821
1928-02-21
- - - - Von Helmut Junghans, Gebr. Junghans AG eingereichtes Patent über einen mit Glas beschichteten Pumpenzylinder
502.405
1929-02-09
- - - - Zusatz zu DE 440.825
Heizvorrichtung in den Netzstecker eingebaut
560.337*
1927-12-23
113.518
1928-07-21
658.232
1928-07-28
302.884
1928-07-25
- Heizvorrichtung in Form einer Glühlampe mit Schraubsockel,
deutsches Patent von Martin Fischer, alle anderen auf Gebr. Junghans AG
