Staiger Chrometron Elektronik

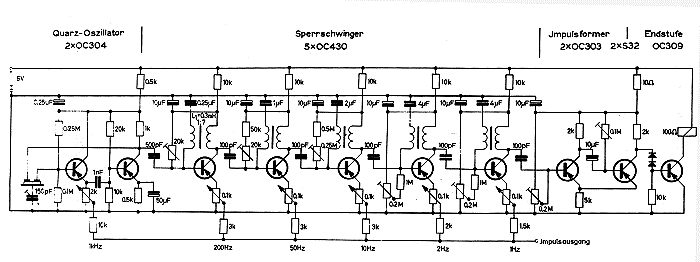

Blockschaltbild Quarzuhr

Intermetall 1957

Intermetall Applikation 1959
Intermetall Applikation 1959

CQ 2000

Staiger Chrometron CQ2000

Schema

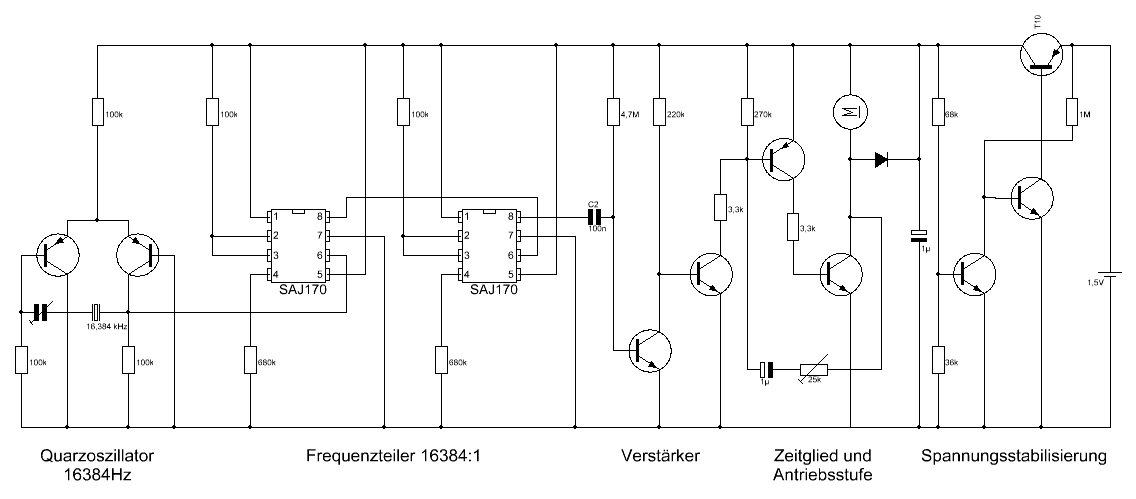

Staiger Chrometron CQ2000, Schaltbild

Patente

Patent
Datum
Titel
Einreicher / Erfinder
Bemerkungen
DE 1.963.225
1969-12-17
Monolithisch integrierbare Flipflop-Schaltung
Deutsche ITT Industrie GmbH, Freiburg
Dipl.-Ing. Hans Keller
Bipolarer Frequenzteiler (Flipflop).
Ersatz hochohmiger Widerstände durch komplementäre Transistoren und Koppelkondensatoren durch (Kapazitäts-)Dioden.
DE 2.012.181
1970-03-14
Monolithisch integrierbare Flipflop-Schaltung
Deutsche ITT Industrie GmbH, Freiburg
Dipl.-Ing. Hans Keller
Bipolarer Frequenzteiler (Flipflop).
Zusatz zu 1.963.225
Unsymmetrische Dimensionierung der beiden Flip-Flop Hälften.
DE 2.160.260
1971-12-04
Monolithisch integrierbare Flipflop-Schaltung
Deutsche ITT Industrie GmbH, Freiburg
Dipl.-Ing. Hans Keller
Bipolarer Frequenzteiler (Flipflop).
Zusatz zu 1.963.225
DE 2.202.762
1972-01-21
Elektronische Quarzuhr mit monolithisch integriertem elektronischen Schaltkreis
Deutsche ITT Industrie GmbH, Freiburg
Dipl.-Ing. Hans Keller, Dipl.-Ing. Walter Kreitz
Details zu einer integrierten Schaltung für Quarzuhren: Transistoren im Oszilator komplimentär zu denen im Frequenzteiler, Stabilisierung der Konstantstromquelle durch externen Kondensator usw.
